追逐算力泡沫容易，看清“物理硬约束”很难。市场习惯了为大模型的参数狂欢，习惯了将“算力卡数量”粗暴地等同于产业天花板。但这只是浮在水面上的前半程。真正决定一张 AI 芯片能否从设计图走向服务器集群的，从来不是发布会上的 PPT，而是晶圆厂里那一排排常年不见光的设备、那一桶桶论克计价的化学材料，以及由工艺窗口和良率魔咒筑起的“物理硬约束”。

“芯片终究不是在键盘上‘敲’出来的代码，而是由设备、材料与工艺在微观世界里一层层‘硬生生堆叠’出来的物理资产。在算力神话被无限放大的今天，解码中国算力链的底层真相，第一站只能是那个冰冷、硬核的制造入口。”

如果说石油是工业时代的血液，那么算力就是智能时代的电力。过去几年，市场谈算力，往往先谈 GPU、先谈大模型、先谈服务器出货，甚至把“卡的数量”近似等同于产业能力。但这只是算力链条里最显眼的一段，不是最底层的一段。真正决定一张芯片能不能从设计图走向现实产品的，往往不是发布会上的参数，而是晶圆厂里那一排排设备、那一桶桶材料、那一套套工艺窗口和质量控制体系。

从这个意义上说，半导体设备与材料不是算力产业链的配角，而是起点。芯片设计解决的是“想做什么”，设备与材料解决的是“能不能做出来、能不能重复做出来、能不能低缺陷地做出来”。对一个成熟产业来说，设计能力当然重要，但制造能力更接近现实，因为只有进入产线、通过验证、跑出良率，设计图才有资格变成商品，商品才有资格变成收入。

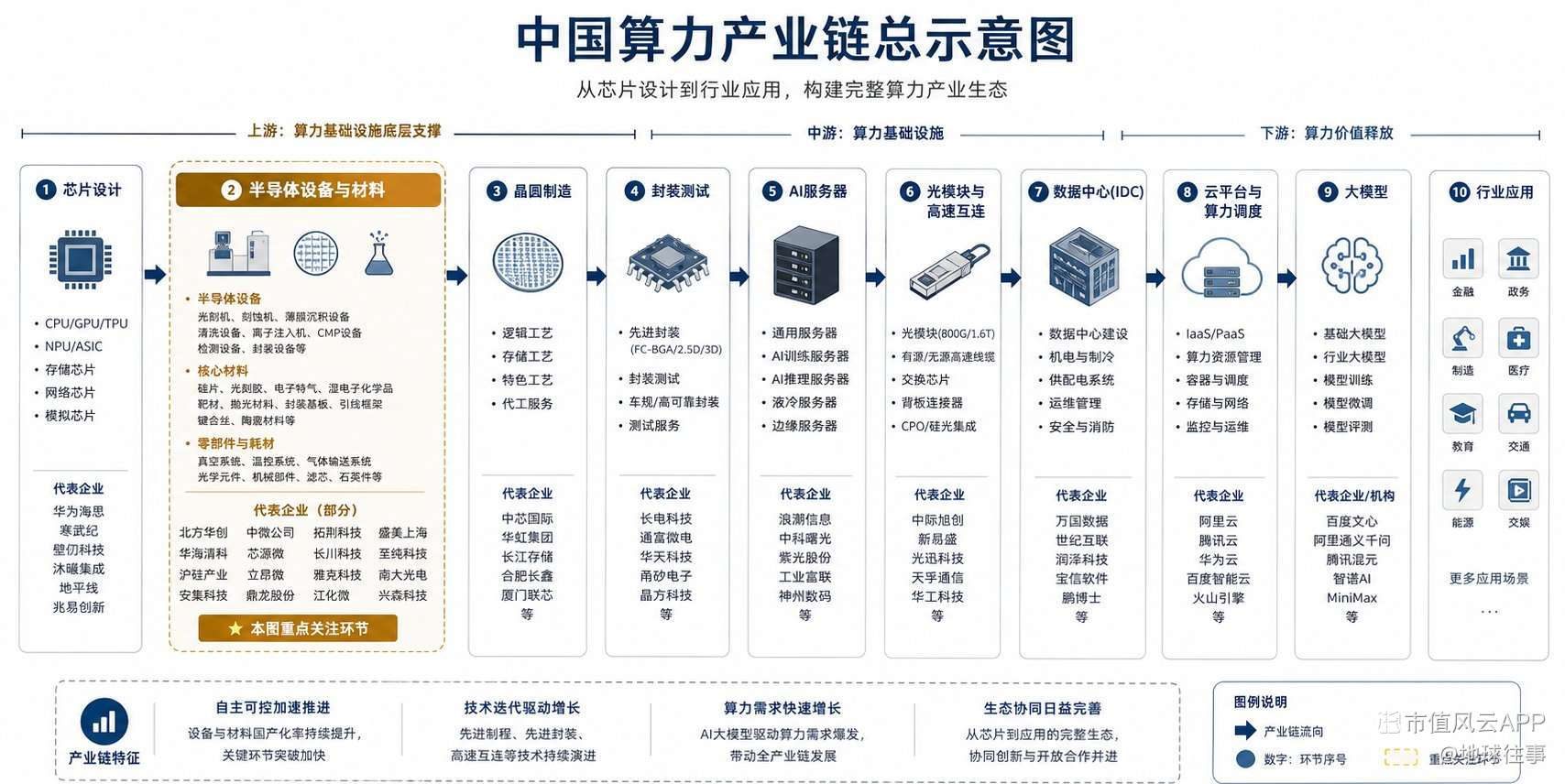

中国算力产业链总示意图


很多人看算力，看的是最热的地方；但资深投资人看产业，往往先看最硬的约束。算力产业链也是这样。模型可以迭代，软件可以升级，服务器可以扩容，但如果制造端的设备能力、材料一致性和客户验证体系跟不上，那么再先进的设计也只能停留在样片、试产和概念阶段。半导体设备与材料之所以值得单独拿出来写，不只是因为它位于上游，更因为它决定了后面所有环节的起跑线。

要理解这一层，先要把几个专业词翻译成产业语言。刻蚀，并不只是“把东西去掉”，而是把不需要的材料极高精度地去掉，决定线路能不能真正被雕出来；薄膜沉积，也不只是“铺一层膜”，而是把功能材料一层层均匀放上去，决定器件结构能否成立；清洗，不是普通意义上的冲洗，而是把颗粒、金属污染和化学残留压到极低水平，否则良率会被直接吃掉；检测，也不是简单“看一眼”，而是对缺陷、尺寸偏差、膜层状态和工艺稳定性做前置筛查。放到半导体制造里，这些词没有一个是边角活，每一个都直接对应性能、良率、成本和交付。

先看设备。设备是晶圆厂最硬的生产资料，也是国产替代中技术门槛最高、验证周期最长的一层。以刻蚀设备为例，它的任务是按照光刻定义出来的图形，把不需要的材料精确去掉。这个过程看上去像“切割”，本质上是在纳米尺度上控制反应方向、均匀性和选择比。所谓选择比，就是去掉 A 材料的时候尽量别伤到 B 材料；所谓均匀性，就是同一批晶圆从中心到边缘、从第一片到最后一片都要尽可能一致。对晶圆厂来说，一台刻蚀机不只是一个资本品，而是一套工艺能力的载体。

在这个环节，中微公司是国内绕不开的核心标的。它的重要性不只在于“做出了刻蚀机”，而在于它在高端等离子刻蚀领域逐步进入主流产线，开始参与更深的工艺节点竞争。北方华创则更像平台型设备公司，其优势不是单点突破，而是产品线更宽，覆盖刻蚀、薄膜沉积、炉管、清洗等多个设备门类。对投资而言，这两类公司代表的是两种不同价值：前者更体现单项尖端能力的突破，后者更体现平台化供货和客户绑定能力的提升。

与刻蚀并列的，是薄膜沉积。薄膜沉积可以理解为把不同功能材料一层层铺到晶圆表面，形成导电层、绝缘层、阻挡层和其他关键结构。它决定的不是“有没有膜”，而是膜层够不够均匀、纯度够不够高、厚度能不能精确控制、在复杂结构里能不能覆盖到位。尤其到了更先进的器件结构里，沉积质量常常直接决定后续工艺是否还能继续。拓荆科技是这一环节最有代表性的国产公司之一，其核心意义在于它所处的不只是普通设备替代，而是更贴近先进工艺结构的设备验证。

清洗设备看上去不如刻蚀和沉积那么“显眼”，但在产线里，它对良率的影响非常直接。晶圆制造不是一两步工艺，而是数百步反复叠加。任何一次刻蚀、沉积、抛光之后，如果颗粒、残留、金属离子清不干净，后面再好的工艺也可能前功尽弃。所以清洗设备的核心不是把晶圆“洗白”，而是把污染控制在极低水平，并且不能损伤结构本身。盛美上海正是在这个环节持续建立位置。它所代表的投资逻辑，不是爆发式叙事，而是一个高频刚需工艺环节里，客户验证逐步兑现后的稳定渗透。

再往后是 CMP，也就是化学机械抛光。这个词听上去专业，其实可以把它理解为“把晶圆表面磨平，但要磨得非常可控”。芯片制造要一层层往上堆结构，如果前一层表面不够平，后一层的精度和一致性就会被放大误差。华海清科处在的就是这个节点。CMP 设备与抛光液、抛光垫等材料是强耦合关系，这也说明半导体上游从来不是单一设备比赛，而是设备、材料、工艺协同能力的比赛。

检测设备的意义，则更像制造链条里的“体检系统”。它并不直接参与刻、沉积、清洗，但它决定缺陷能不能被及时发现，尺寸漂移能不能被提前纠正，工艺偏差能不能在良率失控前被拦下来。精测电子所在的就是这样一类环节。对成熟投资人来说，检测设备的价值往往不在故事性，而在它贴近客户良率管理和工艺闭环，因此一旦进入体系，黏性通常更强。

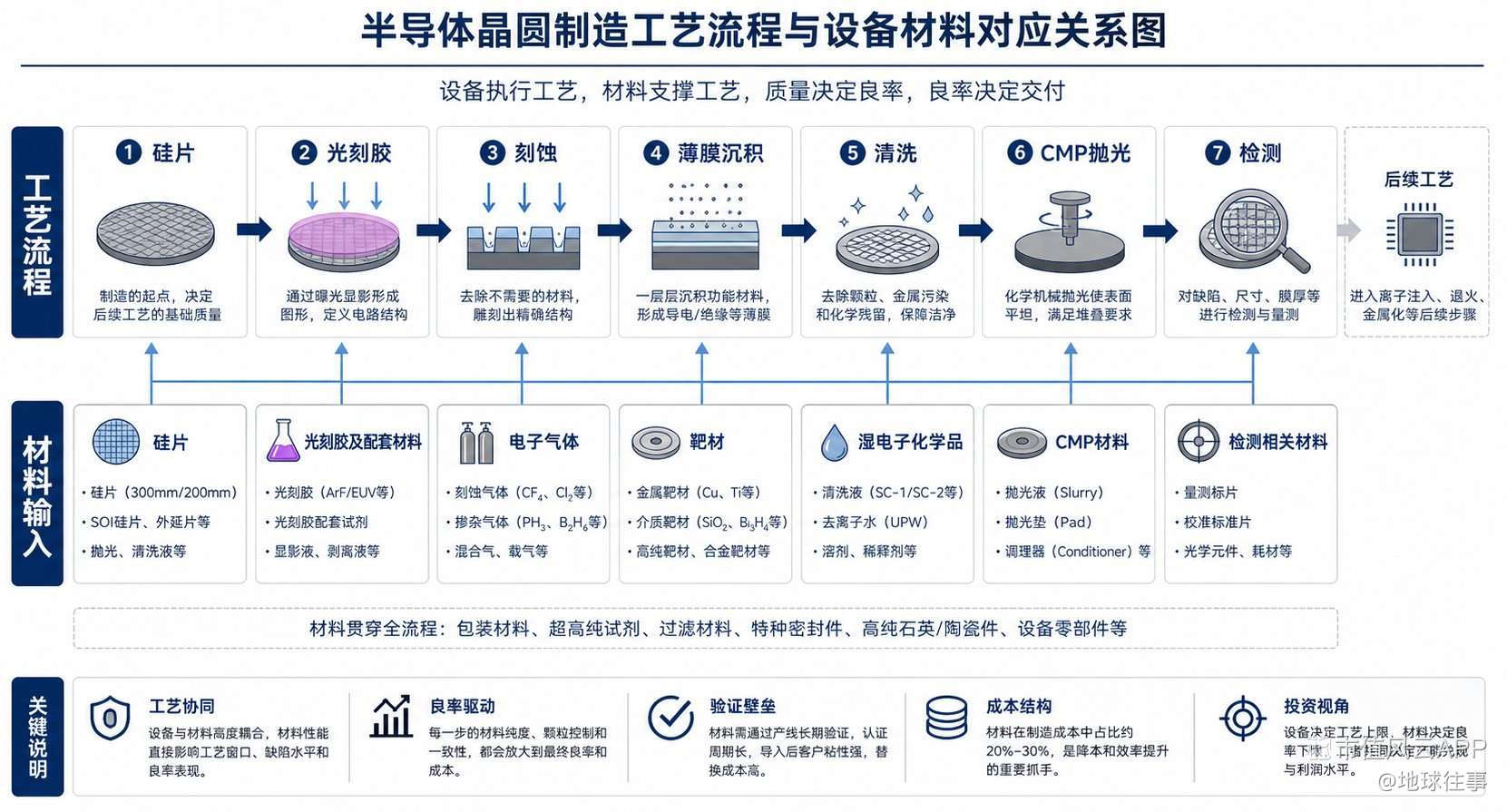

半导体晶圆制造工艺流程与设备材料对应关系图


如果说设备决定“做这件事的能力”，那么材料决定“把这件事做稳的质量”。半导体材料最大的特征，不是贵，而是极度讲究纯度、一致性和批次稳定性。设备装进厂里之后，可以慢慢调工艺；但如果材料本身杂质波动大、均匀性不足、供应稳定性差，产线的可重复性就会被直接打穿。所以材料公司的壁垒，常常不在外行看得见的“高科技感”，而在那些很难被短期复制的配方、纯化、质控、客户导入和长期验证上。

先看硅片。硅片可以理解为芯片制造的“地基”，所有电路结构都要建在这块晶圆之上。地基不稳，后面谈不上任何性能和良率。沪硅产业之所以重要，不只是因为它属于大硅片赛道，更因为硅片规格、平整度、缺陷控制、表面质量和批次一致性，本身就是晶圆厂最基础也最苛刻的要求之一。很多人愿意讨论高端制程，却忽视了一个事实：没有合格的地基，先进工艺根本没有落脚点。

再看光刻胶与前驱体。光刻胶可以简单理解为光刻过程里那层会“感光”的功能材料，电路图形最终能否被精准转移，很大程度取决于这层材料的性能和稳定性。南大光电在前驱体和电子材料方向的布局，雅克科技在电子材料和前驱体领域的深耕，都属于这一层的重要组成部分。它们的投资意义，不是“名字听起来高端”，而是材料一旦进入客户工艺体系，验证周期虽长，但通过后往往具备较强黏性和较深护城河。

电子气体是另一个容易被低估的环节。气体听起来像标准化工业品，但到了半导体制造里，气体的纯度、稳定性、混配能力和持续供应能力都被拉到了极高要求。它不仅参与沉积、刻蚀、清洗等多个工艺环节，还直接影响反应结果和缺陷控制。华特气体、金宏气体、中巨芯等公司，分别从特种气体、电子大宗气体、湿电子化学品与配套材料等不同方向切入这一赛道。真正的壁垒，不在“卖气”本身，而在能否长期稳定服务高规格客户、能否嵌入其供应体系。

靶材则更接近沉积工艺的“原料源头”。所谓靶材，可以理解为物理气相沉积中被打出来、再沉积到晶圆表面的那块高纯材料。它的纯度、晶粒结构和一致性，会直接影响薄膜质量。江丰电子是这一环节最具代表性的公司之一。它的看点从来不只是材料属性，而是它是否真正卡在先进制造所需的关键材料节点上，是否在持续获得更高等级客户和更复杂场景的验证。安集科技则从 CMP 抛光液、功能性湿电子化学品等方向切入，体现出另一个重要事实：材料不是孤立存在的，它往往和具体工艺环节深度绑定。

到这里就能看出，半导体设备与材料并不是一条线性、平均推进的产业链，而是一张工艺耦合度极高的网络。刻蚀设备的突破，不代表沉积也同步突破；大硅片的进展，不代表高端光刻胶也同步完成；清洗设备进入客户，不代表湿电子化学品就已完全成熟。所谓国产化，真正的现实状态从来不是“整体替代”，而是按节点、按工艺、按客户、按验证阶段逐段推进。这也是为什么这个行业最忌讳一句话讲完，最需要分环节、分层次地看。

从公司映射上看，北方华创代表的是平台化设备能力，中微公司代表的是高端刻蚀突破，拓荆科技代表的是先进沉积验证，盛美上海代表的是清洗环节渗透，华海清科代表的是 CMP 设备与工艺耦合，精测电子代表的是检测与良率管理工具；而在材料端，沪硅产业对应的是晶圆地基，安集科技对应的是抛光液与功能湿化学品，江丰电子对应的是高纯靶材，南大光电与雅克科技对应的是前驱体和关键电子材料，华特气体、金宏气体、中巨芯则对应特种电子气体与配套材料体系。把这些公司简单放在一个“半导体概念篮子”里看，结论通常会失真；只有把它们放回各自所处的工艺节点，投资逻辑才会清楚。

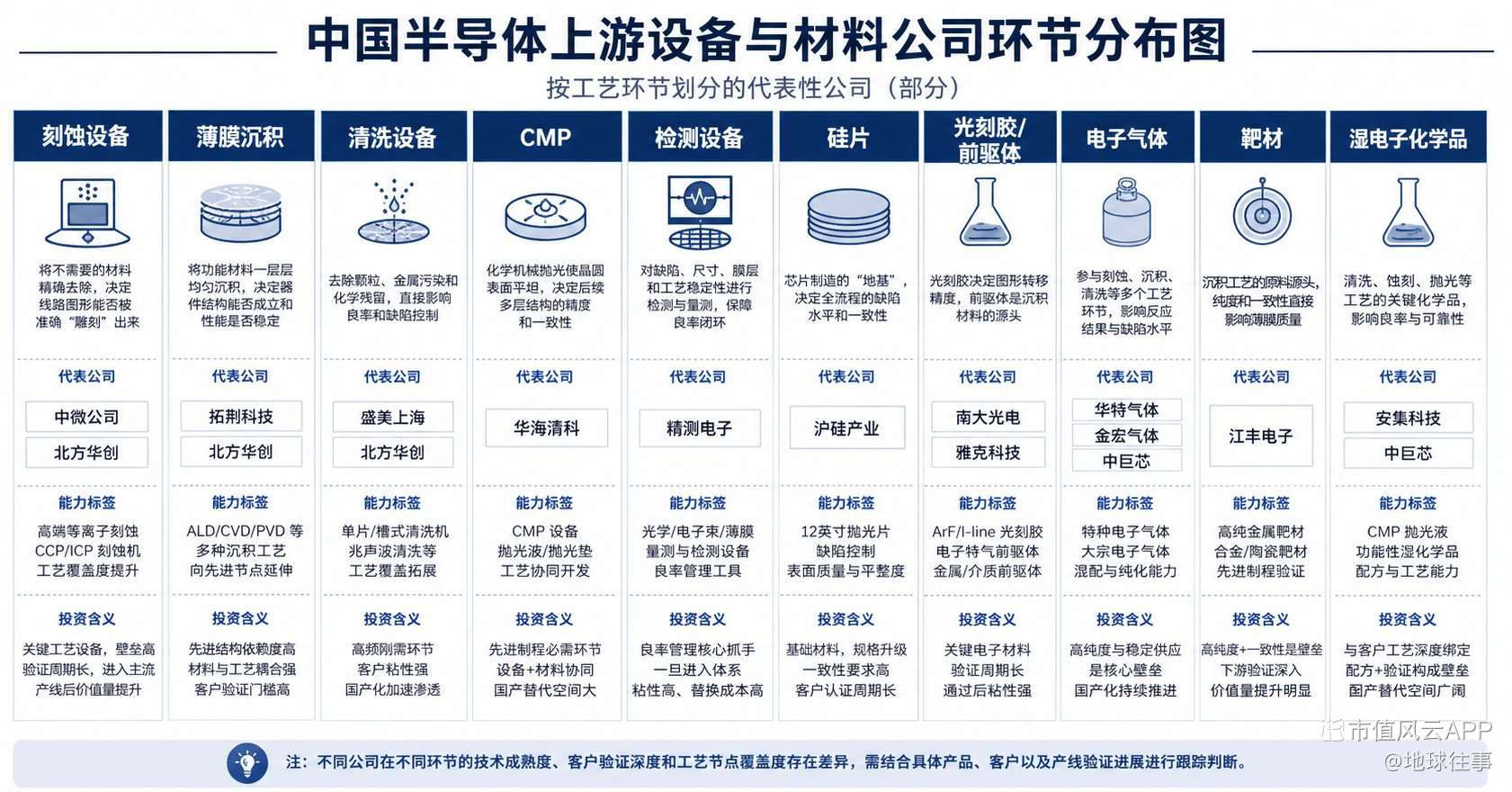

国产半导体上游设备与材料公司环节分布图


从投资的角度看，上游设备与材料是一个典型“慢变量决定大结果”的行业。它没有互联网那种短周期爆发，也没有终端消费那种即时反馈。它更像制造业里的深水区，前期靠研发、工艺、验证和客户导入一点点积累，后期一旦进入主流产线，壁垒、黏性和利润质量反而会逐步显现。这意味着，真正值得重视的，不是谁喊得最响，而是谁在客户工艺体系里待得更深，谁在扩产周期里更接近订单兑现，谁在进口替代的过程中更接近“不可轻易替换”的位置。

这也是为什么半导体设备与材料特别适合用产业和投资双重视角去看。站在产业角度，它们决定中国算力链有没有稳定制造底座；站在投资角度，它们又是资本开支、工艺升级、国产替代和客户验证四种逻辑最密集交叉的地方。设备公司更像“卖铲子的人”，但这个铲子不是普通工具，而是决定能不能开工、能开到什么精度的核心生产资料；材料公司更像“卖原料的人”，但这个原料不是一般耗材，而是决定良率、缺陷率和批次稳定性的工艺基础。

当然，也必须保持清醒。半导体上游从来不是一个只讲叙事就能兑现的行业。它的真实门槛，恰恰在于验证周期长、客户导入慢、工艺要求高、替换成本大。对外行来说，这会显得“进展慢”；对内行来说，这恰恰说明门槛是真的。因为只有门槛高，突破才有价值；只有验证难，通过之后的份额才更有含金量。判断这类公司，不能只看概念热度，更要看产品是不是进入关键客户，是不是靠近关键工艺，是不是在持续提升单机价值量、配套范围和客户层级。

归根结底，算力竞争的第一现场，不在应用界面，也不在模型发布会，而在晶圆厂和材料车间。服务器、数据中心、云平台、大模型和行业应用，当然是算力产业链走向商业化回报的后半程；但决定这条链能不能站稳的，仍然是最前面的设备、材料、工艺和制造能力。设计能力给产业提供方向，制造能力给产业提供边界。谁能把这种边界往前推，谁就更接近中国算力产业链真正的上游核心。
